在微反应器中连续大规模合成粒径可调的 Ni-Co PBA 纳米粒子
2022-12-13 11:00:30

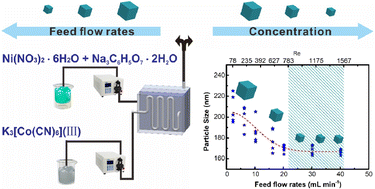

报告了一种用于连续和大规模合成 Ni-Co PBA 纳米粒子的微混合策略。本研究中提出的技术允许将粒径控制在 165 nm 至 350 nm 范围内，同时保持高比表面积 (250 m 2 g ?1) 和立方结构。此外，由于在沉淀过程中在微通道中发生剧烈碰撞，与使用传统搅拌混合方法制备的颗粒相比，这些颗粒表现出优异的分散性和更均匀的粒径。本研究表明，微反应器中原料的浓度和进料流速有效地控制了混合过程中的粒径。原料浓度高可使粒径减小，当Re（雷诺数）<783时，粒径随进料流量的增加而减小。特别是，当 783 < Re < 1567 时，粒径保持稳定（约 165 ± 10 nm）。此外，Ni-Co PBA 的时空产率 (STY) 为 471 kg m -3 d -1. 最后，连续流动微反应器可以在短时间内连续制造具有明显形貌特征的大规模高质量Ni-Co PBA晶体，为耗时且多步骤的MOF合成方法提供了有效的替代方法。
Continuous and large-scale synthesis of Ni–Co PBA nanoparticles with a tunable particle size in a microreactor 2022
https://doi.org/10.1039/D2NJ04385H
